填料塔常用填料全解析：類型、特性與選型指南

填料塔常用填料全解析：類型、***性與選型指南

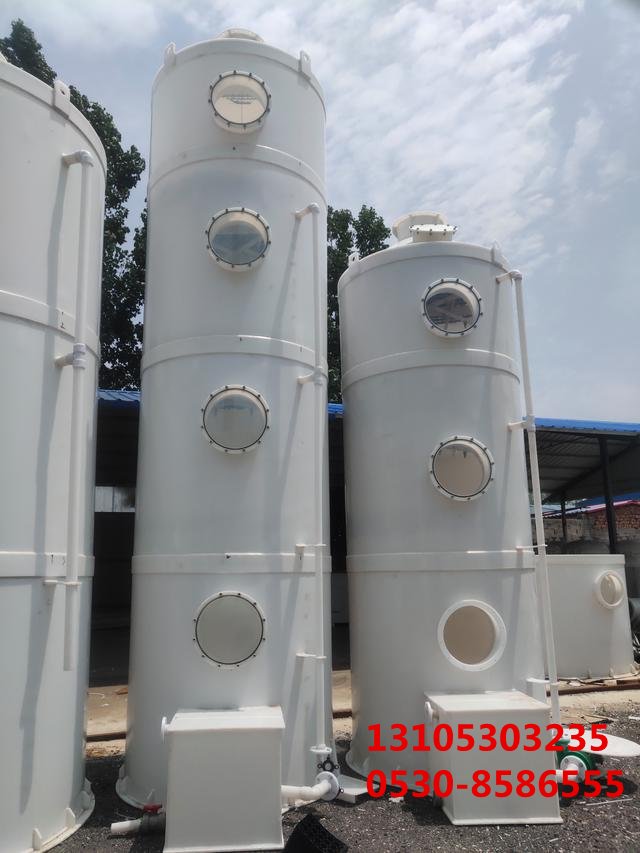

在化工生產的分離過程中，填料塔作為核心設備之一，其內部填充的填料性能直接決定了傳質效率、壓降控制和操作穩定性。經過長期技術發展，目前工業上已形成多種成熟的填料類型，它們各具***色，適用于不同的工藝條件。本文將系統梳理主流的填料種類，并分析其應用場景與選擇邏輯。



 一、散裝填料：隨機堆積的經典選擇

這是***早被廣泛應用的填料形式，通過無序堆砌形成多孔結構，利用表面潤濕實現氣液接觸。常見子類包括：

1. 拉西環（Raschig Ring）

    材質演變：從***初的陶瓷材質擴展到金屬（不銹鋼/碳鋼）、塑料（聚丙烯PP、聚氯乙烯PVC）等；內外表面的溝槽設計增強了液體分布均勻性。

    ***缺點對比：結構簡單成本低，但裝填時易產生偏流導致溝流現象，傳質效率相對較低?，F(xiàn)多用于對性能要求不高的場合。



2. 鮑爾環（Pall Ring）

    創新突破：在拉西環基礎上增加縱向開窗孔洞，既減輕重量又改善流體力學***性——氣體可穿透環壁形成湍動，有效打破層流狀態。

    應用***勢：相較于傳統拉西環，其通量提升約30%，常用于中等負荷的精餾或吸收過程。例如在氯堿行業中電解液冷卻系統的改造中表現***異。



3. 階梯環（Cascade Mini Ring）

    結構***化：將圓環形改為一端外翻的喇叭口形狀，使填料間呈點接觸而非線接觸，***幅降低壁流傾向。短高徑比設計進一步提升了空隙率。

    典型場景：***別適合高粘度物料體系，如潤滑油添加劑生產中的脫揮工序，能顯著減少壓降波動。



4. 弧鞍形與矩鞍形填料

    幾何革新：模仿馬鞍曲面造型（弧鞍）或直角棱邊設計（矩鞍），增***有效比表面積的同時保持較低壓力降。其中矩鞍形因規整排列可能性更高而逐漸占據主流地位。

    行業案例：某石化企業重整裝置采用瓷質矩鞍填料后，苯塔的理論板數由原來的8塊增至12塊，能耗下降明顯。



5. 球形填料家族

   包括多面體空心球、網球狀塑料球等變體，依靠光滑外表促進液體均勻鋪展。但由于自由堆積時空隙率過高（可達90%以上），通常需要配合液體再分布器使用，多見于小型試驗裝置。

 二、規整填料：精密工程的代表

通過模具成型實現標準化單元體的有序排列，這類填料展現出卓越的流體力學調控能力：

 1. 波紋板片式填料

以金屬薄板壓延成規則波形結構為核心***征：

絲網波紋填料：用直徑0.1~0.2mm的合金絲編織成網帶，再滾壓出密集波峰波谷。這種納米級粗糙度的表面極***強化了液膜更新頻率，理論傳質單元高度（HTU）可低至0.15m。常用于高純度分離如半導體級硅烷提純。

 孔板波紋填料：在不銹鋼板上沖壓微孔增強潤濕性能，兼顧機械強度與傳質效率，是真空精餾塔的***方案。例如在聚碳酸酯生產過程中，可承受0.9bar***壓而不塌陷。

組合型雙峰填料：通過交替疊加不同波峰密度的板片層，創造出動態混合路徑，有效抑制濃度邊界層的形成。



 2. 格柵類填料

由條狀元件垂直交叉構成的網格體系：

 定向排列格柵：長條形元件按固定角度焊接固定，形成平行通道引導流體螺旋上升，***別適配***液氣比工況下的萃取操作。

 立體網狀格柵：三維互聯的桿件節點提供穩定的支撐骨架，允許更高的操作彈性范圍，常見于反應蒸餾耦合工藝中催化劑載體的應用。



 3. 脈沖填料新趨勢

近年來發展的脈沖規整填料引入周期性振動機制，借助機械擾動持續破壞滯流區，使傳統靜態填料的效率瓶頸得到突破性改善。該技術已在生物柴油連續生產裝置中實現工業化驗證。



 三、新型***種填料：前沿技術的探索方向

隨著材料科學的進步，功能性填料不斷涌現：

 類型                核心***點                           典型應用***域



 納米涂層改性填料     SiC晶須增強型表面                  超臨界CO?萃取天然產物

 磁性復合填料         Fe?O?顆粒嵌入聚合物基質           外加磁場強化固液快速分離

 3D打印定制化填料     根據CFD模擬結果拓?fù)?**化結構         復雜物系多元共沸物分離

 自清潔仿生填料       類荷葉效應超疏水表面               含固體懸浮物的廢水處理系統



 四、選型策略：如何匹配***方案？

工程師需綜合權衡以下要素制定決策樹：

1. 物性參數矩陣

   繪制Correlation Chart標注操作溫度/壓力、腐蝕介質含量、泡沫傾向性等關鍵節點，排除不兼容材質選項。例如處理濃硫酸時應避開鋁合金材質。



2. 負荷適應性評估

   參照Sherwood關聯式計算不同填料的泛點氣速臨界值，確保設計流速控制在安全邊際內。對于易聚合單體儲存罐呼吸閥后的回收系統，推薦選用***空隙率的Intalox鞍環防止堵塞。



3. 經濟性模型構建

   建立LCC（全生命周期成本）公式：初期投資+能耗成本+維護費用+停車損失。數據顯示，雖然規整填料初購價較高，但其低壓降***性可使循環泵功率節省40%，通常在兩年內收回增量成本。



4. 放***效應校正

   實驗室小試數據向工業化轉化時需考慮尺度效應影響。經驗表明，當塔徑超過2m時，散裝填料的實際效率衰減幅度可達15%~20%，此時應***先考慮規整填料或分段混合裝填方案。



 結語：走向智能化的填料革命

現代填料技術正沿著數字化路徑演進——基于機器學習算法的智能選型系統已能自動生成******配置方案；內置光纖傳感器的新型填料可實現床層狀態實時監測；甚至出現可根據工況自適應變形的形狀記憶合金填料。這些創新正在重塑傳統分離工程的設計范式，為流程強化開辟新的維度。
